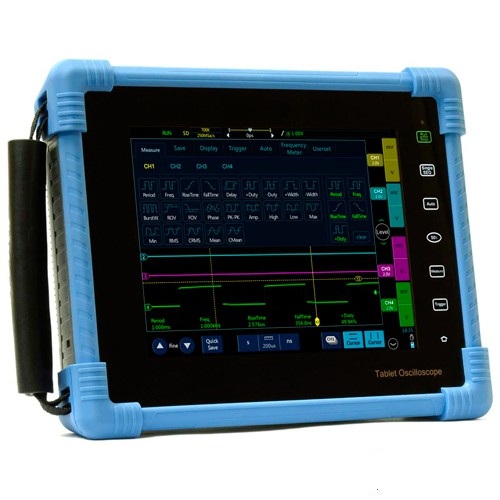

ADS-4572T — планшетный осциллограф

ADS-4572T — планшетный осциллограф
ADS-4572T — планшетный осциллограф
ADS-4572T — планшетный осциллограф
Артикул: 411222
Модель: ADS-4572T
Гарантия: 14 мес.
Калибровка приобретается отдельно: 6420 Р
Бренд: АКТАКОМ
Цена по запросу
Запросить цену
Добавить к сравнению

Особенности планшетного осциллографа ADS-4572T:

  • Сенсорный мультитач дисплей: до 5 точек касания;
  • Большие размеры дисплея 8" и высокое разрешение 800х600;
  • 256 градаций яркости;
  • Двухканальная модель;
  • Большая глубина записи до 28 млн. точек;
  • Высокая скорость захвата осциллограмм до 80 000 осц/сек;
  • Курсорные измерения;
  • 31 тип автоматических измерений;
  • Расширенная синхронизация - до 7 типов запуска;
  • Математические операции;
  • Функции анализа спектра на основе БПФ;
  • Встроенный 6-ти разрядный частотомер;
  • Встроенная экранная клавиатура для удобства ввода имен файлов при сохранении;
  • Возможность подключения мыши для удобства управления;
  • Выход внешнего запуска;
  • Широкий ряд интерфейсов для подключения к ПК, периферийным устройствам и для сохранения информации;
  • HDMI интерфейс для вывода информации на внешний монитор;
  • Большая встроенная память 8 Гб и возможность сохранения на USB носитель;
  • Возможность подключения мыши через стандартные интерфейсы;
  • Эргономичный дизайн;
  • Русскоязычный интерфейс меню;
  • Перезаряжаемая Li-ion батарея 7,4 В 7500 мА*ч.
Параметр Значение
РЕЖИМ ОСЦИЛОГРАФА
Количество каналов 2
Полоса пропускания 70 МГц
Интерполятор Sin (x)/x
Компенсация пробников меандр, 1 кГц, 2 В п-п
Максимальное входное напряжение CAT1 300 В (1 МОм)
Режимы регистрации
Выборка реальное время
Пиковый детектор 1 нс (один канал)
2 нс (два канала)
Усреднение 2, 4, 8, 16, 32, 64, 128, 256
Огибающая 2, 4, 8, 16, 32, 64, 128, 256, ∞
Вход
Связь по входу открытый, закрытый, земля
Входной импеданс 1 МОм ±1% || 14,5 пФ ±3 пФ
Учет ослабления пробников 0,001X...10000X
Параметры горизонтальной системы
Максимальная частота дискретизации 1 Гвыб/сек (один канал)
500 Мвыб/сек (два канала)
Максимальная глубина записи 14 М точек (один канал)
7 М точек (два канала)
Коэффициент развертки 2 нс/дел - 1000 с/дел
Диапазон -4 дел. - 14000 сек
Погрешность времени выборки и времени задержки ±20 ppm
Режимы Y-T, X-Y, самописец, зум
Параметры вертикальной системы
Вертикальное отклонение 1 мВ/дел - 10 В/дел (1 МОм)
АЦП 8 бит
Диапазон ±6 делений
Полоса пропускания для аналогового сигнала 70 МГц
Ограничение полосы пропускания 20 МГц
Время нарастания ≤5 нс
Погрешность коэффициента усиления ≤±2%(1 МОм)
Изоляция между каналами ≥40 дБ (100:1)
Измерения
Курсорные ручные (ΔV, ΔT, 1/ΔT)
Автоматические Period, Frequency, Rise time, Fall time, +Duty, -Duty, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), +Pulse width, -Pulse width, Burst width, +Overshoot, -Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max ,Min, Mean, Cycle Mean, RMS, cycle RMS
Математические операции +, -, *, / , БПФ
БПФ 4 окна: Rectangle, Blackman, Hanning, Hamming
Система запуска
Режим запуска авто, обычный, однократный
Тип запуска Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант
Блокировка уровня запуска 200 нс ~ 10 с
Запуск по фронту нарастающий, спадающий, нарастающий и спадающий
Тип связи: DC, AC, ФВЧ, ФНЧ, шумоподавление
Запуск по длительности импульса положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
Диапазон установок 8 нс ~ 10 с
Запуск по скорости нарастания положительная скорость: >, <, внутри диапазона
отрицательная скорость: >, <, внутри диапазона
Запуск по видео Система NTSC/525, PAL/625 и SECAM
Стандарт 480P, 1080P, 1080i
Условие: все строки, выбор строки, четное и нечетное поле
Запуск по логическому шаблону AND, OR, NAND, NOR
Диапазон установок 8 нс ~ 10 с
Установка шаблона H, L, X
Запуск по N фронту Тип фронта: нарастающий, спадающий
Диапазон 16 нс ~ 4 с
Номер фронта 1 ~ 65535
Запуск по ранту Событие: временное, логическое
ОБЩИЕ ХАРАКТЕРИСТИКИ
Дисплей
Тип Цветной дисплей 8”, TFT, сенсорный
Сенсорное управление многоточечное (до 5 точек)
Разрешение 800 × 600 точек
Шкала 14х10 делений
настраиваемая яркость сетки
Градации 256 уровней
Послесвечение авто, 10 мс ~ 10 с, ∞
Сохранение
Накопитель Внутренняя память 8 Гб
USB накопитель
Формат *csv, *wav
Отображение
опорных осциллограмм		 4
Интерфейсы USB 2.0, microUSB 2.0, LAN, microHDMI, Pass/Fail
Питание
Напряжение сети 100-240 В, 50/60 Гц
Аккумуляторная батарея Li-ion, 7500 мА·ч / 7.4 В
Потребляемая мощность
Массо-габаритные параметры
Габаритные размеры 210 мм × 250 мм × 55 мм
Вес (без батареи и аксессуаров) 1,04 кг
№ Наименование Количество
1 Планшетный осциллограф ADS-4572T 1
