ADS-2208 — осциллограф цифровой ручной

ADS-2208 — осциллограф цифровой ручной
ADS-2208 — осциллограф цифровой ручной
ADS-2208 — осциллограф цифровой ручной
ADS-2208 — осциллограф цифровой ручной
Артикул: 411206
Модель: ADS-2208
Гарантия: 14 мес.
Бренд: АКТАКОМ
Цена по запросу
Запросить цену
Добавить к сравнению

Назначение цифрового ручного осциллографа ADS-2208:

Цифровой ручной осциллограф АКТАКОМ ADS-2208 предназначен для визуального наблюдения сигнала и его сохранения его. Благодаря своей компактности и возможности питания от батарей он рекомендован для работы в "полевых" условиях.

Особенности цифрового ручного осциллографа ADS-2208:

  • 20автоматических измерений: Vpp,Vavg,RMS,Frequency,Period,Vmax,Vmin,Vtop,Vbase,Width,Overshoot,Preshoot,Risetime,Falltime,+Width,-Width,+Duty,-Duty, Delay A→B、Delay A→B;
  • Курсорные измерения;
  • Режим мультиметра;
  • Интерполяция sin(x)/x;
  • Хранение осциллограмм: 4 осциллограммы;
  • Цветной ЖКИ дисплей;
  • Возможность сохранения на USB-устройство;
  • USB интерфейс для связи с ПК, программное обеспечение;
  • Автономная работа от встроенного аккумулятора.
Параметр Значение
В режиме осциллографа
Количество каналов 2
Полоса пропускания 200 МГц
Максимальная частота дискретизации 1 Гвыб/сек
Время нарастания 1,7 нс
Вертикальная чувствительность 5 мВ/дел ... 5 В/дел
Вертикальное разрешение 8 бит
Погрешность ± 3%
Входной импеданс 1 МОм ± 2%
Максимальное входное напряжение 400 Впик
Входы АС, DC, GND
Математические функции суммирование, вычитание, умножение, деление, инверсия режим X-Y
Коэффициент развертки 2 нс/дел ... 100 с/дел
Память 6 К на канал
Режимы синхронизации фронт, видео, поочередный
Регулируемый гистерезис уровня запуска 0,2...1 дел
Функции пиковый детектор
усреднение (4...128)
анализ спектра на основе БПФ (4 окна):
прямоугольник, Blackman, Hanning, Hamming
Покадровый регистратор 3000 кадров
Частотомер 6-ти разрядный
диапазон 2 Гц...100 МГц
В режиме мультиметра
Измеряемая величина Диапазоны Погрешность
Постоянное напряжение 100 мкВ ... 400 В
400 В...1000 В		 ±(1% + 1 е.м.р.)
не нормируется
Переменное напряжение (40 Гц…400 Гц) 1 мВ ... 400 В
400 В...750 В		 ±(1% + 3 е.м.р.)
не нормируется
Постоянный ток 10 мкА ... 10А ±(1% + 3 е.м.р.)
на диапазоне до 10 мкА
Переменный ток 10 мкА ... 10 А ±(1,5% + 3 е.м.р.)
на диапазоне до 10 мкА
Сопротивление 0,1 Ом ... 40 МОм ±(1% + 1 е.м.р.)
Емкость 10 пФ ... 100 мкФ ±(3% + 3 е.м.р.)
Режимы тестирование диодов
прозвонка цепи
Общие характеристики
Параметр Значение
Дисплей 3,8 дюйма цветной ЖКИ
разрешение 640x480 точек
65536 цветов
Питание 8,5 В DC, 1,5 A (аккумулятор)
100-240 В, 50/60 Гц (сетевой адаптер)
Потребляемая мощность не более 6 Вт
Время работы от аккумулятора до 4 часов
Габаритные размеры 180x115x40 мм
Масса 0,645 кг
Габаритные размеры в упаковочной таре, мм 290х145х420
Вес 2,9 кг.

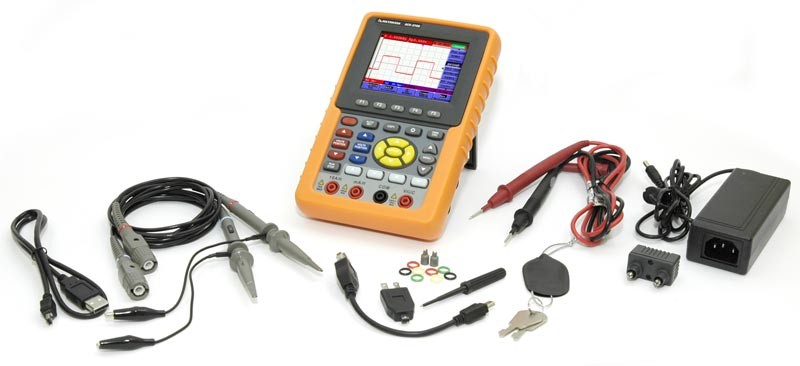

№ Наименование Количество
1. Осциллограф цифровой ручной ADS-2208 1
2. Сетевой адаптер 1
3. Встроенный литиевый аккумулятор 1
4. Пробник для осциллографа 2
5. Комплект тестовых проводов мультиметра (черный и красный) 1
6. Модуль для измерения малых емкостей 1
7. Комплект для настройки пробника осциллографа 1
8. USB Кабель для подсоединения к ПК 1
9. USB-переходник для подсоединения USB-устройства 1
10. Краткое описание 1
