Параметр | Значение |
Заглавие | |
Количество каналов | 2 |
Полоса пропускания | 100 МГц |
Интерполятор | Sin (x)/x |
Максимальное входное напряжение | CAT1 300 В (1 МОм) |
Режимы регистрации | |
Выборка | реальное время |
Пиковый детектор | 1 нс (один канал) 2 нс (два канала) |
Усреднение | 2, 4, 8, 16, 32, 64, 128, 256 |
Огибающая | 2, 4, 8, 16, 32, 64, 128, 256, ∞ |
Вход | |
Связь по входу | открытый, закрытый, земля |
Входной импеданс | 1 МОм ±1% || 15 пФ ±3 пФ |
Учет ослабления пробников | 0,001X...10000X |
Параметры горизонтальной системы | |
Максимальная частота дискретизации | 1 Гвыб/сек (один канал) 500 Мвыб/сек (два канала) |
Максимальная глубина записи | 28 М точек (один канал) 14 М точек (два канала) |
Коэффициент развертки | 2 нс/дел - 1000 с/дел |
Диапазон задержки временной базы | -14 дел. - 14000 сек |
Погрешность времени выборки и времени задержки | ±20 ppm |
Старение | ±5 ppm / год |
Режимы | Y-T, X-Y, самописец, Zoom |
Самописец | 200 мс/дел - 1000 с/дел |
Параметры вертикальной системы | |
Вертикальное отклонение | 500 мкВ/дел - 5 В/дел (1 МОм) |
АЦП | 8 бит |
Диапазон смещения | ±2,5 В (с пробником х1, ±120 В (с пробником х1, ≥500 мВ/дел) |
Полоса пропускания для аналогового сигнала | 100 МГц |
Ограничение полосы пропускания | 20 МГц, ФВЧ, ФНЧ |
Время нарастания | ≤3,5 нс |
Шум | ≤1 мВ |
Погрешность коэффициент усиления | ≤±2%(1 МОм) |
Изоляция между каналами | ≥40 дБ (100:1) |
Измерения | |
Курсорные | ручные (ΔV, ΔT, 1/ΔT) |
Автоматические | Period, Frequency, Rise time, Fall time, +Duty, -Duty, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), +Pulse width, -Pulse width, Burst width, +Overshoot, -Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max, Min, Mean, Cycle Mean, RMS, cycle RMS |
Математические операции | +, -, *, /, БПФ |
БПФ | 4 окна: Rectangle, Blackman, Hanning, Hamming |
Система запуска | |
Режим запуска | авто, обычный, однократный |
Связь | DC, AC, ФВЧ (>50 кГц), ФНЧ ( |
Диапазон уровня запуска | ±10 делений от центра экрана |
Тип запуска | Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант, последовательные шины (7 типов) |
Типы последовательных шин | UART, I²C, SPI, CAN, LIN, MIL-1553B, ARINC429 |
Блокировка уровня запуска | 200 нс ~ 10 с |
Запуск по фронту | нарастающий, спадающий, нарастающий и спадающий Тип связи: DC, AC, ФВЧ, ФНЧ, шумоподавление |
Запуск по длительности импульса | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = Диапазон установок 8 нс ~ 10 с |
Запуск по скорости нарастания | положительная скорость: >, <, внутри диапазона отрицательная скорость: >, <, внутри диапазона |
Запуск по видео | Система NTSC/525, PAL/625 и SECAM Стандарт 480P, 1080P, 1080i Условие: все строки, выбор строки, четное и нечетное поле |
Запуск по логическому шаблону | AND, OR, NAND, NOR Диапазон установок 8 нс ~ 10 с Установка шаблона H, L, X |
Запуск по N фронту | Тип фронта: нарастающий, спадающий Номер фронта 1 ~ 65535 |
Запуск по ранту | Событие: временное, логическое |
Декодирование протоколов | |
Режим отображения | Графический, табличный |
Типы протоколов | Стандартно: UART, I²C, SPI, CAN, LIN Опция: MIL-1553B, ARINC429 |
UART | Приемник Rx: CH1, CH2, CH3, CH4 Уровнь холостого хода: высокий и низкий Четность: нет, четные, нечетные Разрядность: 5, 6, 7, 8, 9 бит Скорость передачи: 1,2К - 8 Мбит/с Отображение: шестнадцатеричное, двоичное, ASC II |
I²C | Линия данных: CH1, CH2, CH3, CH4 Линия тактирования: CH1, CH2, CH3, CH4 |
SPI | Линия тактирования: нарастающий / спадающий фронт CH1, CH2, CH3, CH4 Линия данных: высокий / низкий уровень CH1, CH2, CH3, CH4 Линия CS: высокий / низкий уровень CH1, CH2, CH3, CH4 Разрядность: 4, 8, 16, 24, 32 бит |
CAN | Источник: CH1, CH2, CH3, CH4 Тип сигнала: CAN_H, CAN_L, H_L, L_H, Rx, Tx Скорость передачи: 10 К - 5 Мбит/с |
LIN | Источник: CH1, CH2, CH3, CH4 Уровнь холостого хода: высокий и низкий Скорость передачи: 2,4 К - 625 кбит/с |
MIL-1553B (опция) | Источник: CH1, CH2, CH3, CH4 Отображение: шестнадцатеричное, двоичное |
ARINC429 (опция) | Источник: CH1, CH2, CH3, CH4 Формат: LABEL+DATA, L+D+SSM, L+SDI+S+SSM Отображение: шестнадцатеричное, двоичное Скорость передачи: 12,5 К / 100 кбит/с |
Общие характеристики | |
Дисплей | |
Тип | Цветной дисплей 8”, TFT, сенсорный |
Сенсорное управление | многоточечное (до 5 точек) |
Разрешение | 800 × 600 точек |
Шкала | 14х10 делений настраиваемая яркость сетки |
Градации | 256 уровней |
Послесвечение | авто, 10 мс ~ 10 с, ∞ |
Схема с цветовой температурой | Да |
Сохранение | |
Накопитель | Внутренняя память 8 Гб USB накопитель |
Формат | *csv, *wav, *bin |
Отображение опорных осциллограмм | 4 |
Сохранение настроек | 10 |
Интерфейсы | |
Коммуникационные интерфейсы | USB 2.0, microUSB 2.0, LAN |
HDMI интерфейс | версия 1.4 |
Выход компенсации пробников | меандр, 1 кГц, 2 В п-п |
Цифровой интерфейс | Да |
Питание | |
Напряжение сети | 100-240 В, 50/60 Гц |
Аккумуляторная батарея | Li-ion, 7500 мА·ч / 7.4 В |
Потребляемая мощность | |
Питание | |
Габаритные размеры | 280 мм × 180 мм × 50 мм |
Вес (без батареи и аксессуаров) | 1,34 кг |
№ | Наименование | Количество |

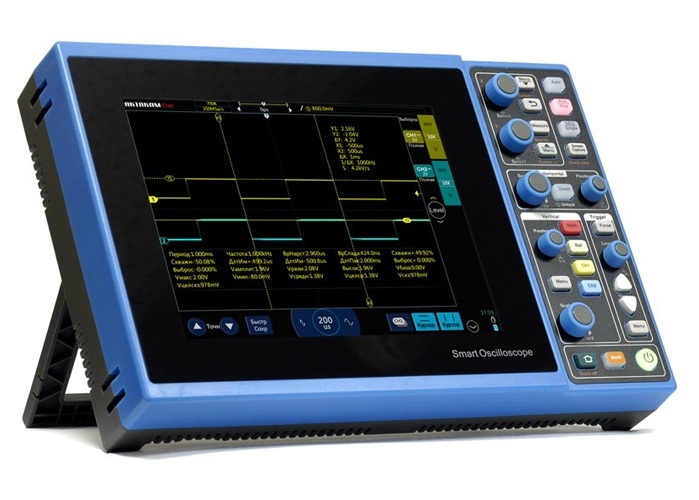

1 | Осциллограф цифровой ADS-4142 | 1 |
2 | Осциллографический пробник | 2 |
3 | Защитная пленка на экран | 1 |
4 | Салфетка для протирки экрана | 1 |
5 | Ремешок | 1 |
6 | Блок питания | 1 |
7 | Сетевой кабель | 1 |
