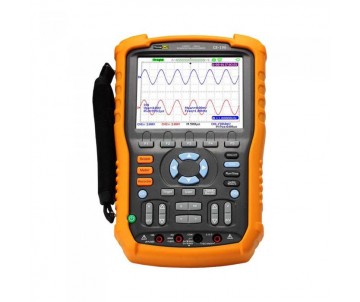

ПрофКиП С8-196 осциллограф-мультиметр портативный

С8-196 осциллограф
Артикул: 411217
Бренд: ПрофКИП
Цена:
162 000 Р
Доступен для заказа
Добавить к сравнению

Осциллограф-мультиметр портативный С8-196 предназначен для оперативного решения задач проверки и поиска неисправностей в приводах двигателей, датчиках и исполнительных механизмах, линиях электропитания, трансформаторах и преобразователях, линейных и импульсных схемах управления и контроля. Является идеальным средством для тестирования современной электроники и использования в полевых приложениях.

С использованием осциллографа-мультиметра портативного ПрофКиП С8-196 измерения и тестирование являются как никогда легкими и удобными.

Технические характеристики осциллографа-мультиметра портативного ПрофКиП С8-196:

Параметр Значение
Количество каналов 2
Полоса пропускания 0 МГц … 100 МГц
Канал вертикального отклонения
Время нарастания ≤ 5.8 нс
Коэффициент отклонения 5 мВ /дел … 100 в /дел
Точность установки 3%
Постоянное смещение 2 мВ … 200 мВ: ±1.6 В 206 мВ … 10 В: ±40 В 10.2 В … 100 В: ±400 В
Входной импеданс 1 МОм ±2% /18 пФ ±3 пФ
Максимальное входное напряжение до 1000 Вскз CAT II /600 Вскз CAT III между двумя входами осциллографа (дифференциальное напряжение) 300 Вскз CAT II /150 Вскз CAT III при прямом подключении ко входу осциллографа до 1000 Вскз CAT II /600 Вскз CAT III при использовании делителя
Связь по входу открытый, закрытый и «земля»
Канал горизонтального отклонения
Коэффициент развертки 5 нс /дел … 50 с /дел
Погрешность установки ±0.005%
Режим работы основной, ZOOM окна, самописец (ROL), X-Y
Синхронизация
Источник синхронизации канал 1, канал 2
Режим запуска автоколебательный, ждущий, однократный
Тип синхронизации по фронту, ТВ-синхронизация, по длительности импульса, по скорости изменения, чередующийся запуск (ALT)
Аналого-цифровое преобразование
Разрядность АЦП 8 бит
Частота дискретизации в реальном времени 1 Гвыб /с (500 Мвыб /с на канал)
Эквивалентная частота дискретизации 50 Гвыб /с (для периодического сигнала)
Интерполяция sin X /x, линейная
Глубина памяти быстрая: 40 К (20 К на канал) длинная: 2 М (1М на канал)
Режим сбора данных стандартная выборка, усреднение (4 /… /256), пиковый детектор 10 нс, накопление (2 с, 5 с, 10 с, 20 с, ∞, выкл.) самописец (от 100 мс /дел)
Измерения
По вертикали пик-пик, амплитуда, максимум, минимум, «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе
По горизонтали частота, период, время нарастания и спада, длительность положительного импульса, длительность отрицательного импульса, коэффициент заполнения для положительных импульсов, коэффициент заполнения для отрицательных импульсов, фаза
Измерение времени задержки 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Курсорные измерения ΔU, ΔT, Δ1 /T (вручную), режим «сложение»
Мультиметр
Постоянное напряжение
Предел измерения 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В
Разрешение 10 мкВ, 100 мкВ,1 мВ, 10 мВ, 100 мВ, 1 В
Точность 1% … 1.5%
Переменное (СКЗ) напряжение
Предел измерения (20 Гц … 1 кГц) 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В
Разрешение 10 мкВ, 100 мкВ,1 мВ, 10 мВ, 100 мВ, 1 В
Точность 1% … 1.5%
Постоянный ток
Предел измерения 60 мА, 600 мА, 6 А, 10 А
Разрешение 10 мкА, 100 мкА, 1 мА, 10 мА
Точность 1% … 2%
Переменный (СКЗ) ток
Предел измерения (20 Гц … 1 кГц) 60 мА, 600 мА, 6 А, 10 А
Разрешение 10 мкА, 100 мкА, 1 мА, 10 мА
Точность 1% … 2%
Сопротивление
Предел измерения 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм
Разрешение 0.1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм
Точность 1% … 2%
Емкость
Предел измерения 40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ (минимальное измерение от 5 нФ)
Разрешение 10 пФ, 100 пФ, 1 нФ, 100 нФ
Точность ±4% (от 5 нФ)
Прозвон цепи
Порог срабатывания < 50 Ом
Индикация непрерывный звуковой сигнал f = 2 кГц
Испытание p-n
Максимальный тестовый ток 1.5 мА
Тестовое напряжение 0 В … 2 В
Цифровой самописец
Режим просмотра полный: отображения всех записанных данных нормальный: отображение последних записанных данных
Глубина записи 800 К (осциллограф) 1.2 М (мультиметр)
Длительность записи > 24 ч (осциллограф) > 33 ч (мультиметр)
Регистратор
Коэффициент развертки 100 мс /дел … 50 с /дел
Глубина записи 7 М (3.5 М на канал), возможность записи на внешний USB-flash диск
Дополнительные возможности
Интерфейс USB 2.0 (Device, Host) для сохранения данных и дистанционного управления
Память 10 осциллограмм /20 профилей
Математика сложение, вычитание, умножение, деление, БПФ, инверсия
Документирование запись и воспроизведение до 2500 кадров
Сохранение данных запись формы сигнала в форматах BMP, CSV
Общие данные
Питание 100 В … 240 В, 50 Гц /60 Гц, встроенная Li-Ion 7.4 В батарея (5 часов работы)
Габаритные размеры 259х163х53 мм
Вес 1.5 кг





Наименование

Количество

Осциллограф-мультиметр портативный С8-196

1 шт.

Делитель х1 /х10

2 шт.

Измерительный провод

2 шт.

Калибратор пробников

1 шт.

USB-кабель

1 шт.

CD с ПО

1 шт.

Жесткий кейс для переноски

1 шт.

Адаптер питания

1 шт.

Кабель питания

1 шт.

Руководство по эксплуатации

1 шт.
