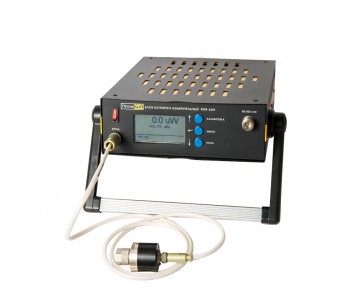

Ваттметр поглощаемой мощности ПрофКиП М3-51 (Я2М-66М + ППК М3-51/2) предназначен для измерений среднего значения мощности непрерывных и импульсно-модулированных сигналов.
Принцип действия ваттметра основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе преобразователя приемного коаксиального (ППК) термоэлектродвижущей силы (термо-ЭДС), которая пропорциональна подведенной к нему мощности СВЧ сигнала. Конструктивно ваттметр поглощаемой мощности состоят из блока ваттметра измерительного ПрофКиП Я2М-66М (БИ) и ППК, подключаемого к БИ.
«Аттенюатор»: при использовании аттенюатора для ослабления СВЧ сигнала БИ автоматически рассчитает уровень измеренной мощности (диапазон 0.01 дБ … 99.99 дБ).
«Скважность»: при измерениях импульсной мощности СВЧ сигналов с известной скважностью, БИ автоматически рассчитает уровень измеренной мощности. Результаты измерения будут соответствовать непрерывному СВЧ сигналу (диапазон 0.1% … 99.9%).
«Усреднение»: при измерении импульсных СВЧ сигналов с большим периодом следования импульсов показания прибора могут стать нестабильными. Для устранения этого БИ будет автоматически производить усреднение результатов измерения: 4 с, 8 с или 16 с. «Коэффициент»: частотный поправочный коэффициент Кк (диапазон 0.001 … 999.999).
Программное обеспечение предназначено для работы с ваттметрами поглощаемой мощности ПрофКиП М3-51 (Я2М-66М + ППК М3-51/2) не может быть использовано отдельно от измерительно-вычислительной платформы этих ваттметров. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
| Параметр | Я2М-66М + ППК М3-51 | Я2М-66М + ППК М3-51/1 | Я2М-66М + ППК М3-51/2 | Я2М-66М + ППК М3-51/3 | Я2М-66М + ППК М3-51/4 | Я2М-66М + ППК М3-51/5 | |
| Диапазон рабочих частот | 0.1 … 4 ГГц | 0.1 … 8 ГГц | 0.02 … 4 ГГц | 0.02 … 6 ГГц | 0.02 … 12 ГГц | 0.02 … 17.85 ГГц | |
| Диапазон измерения мощности | 1 мквт … 10 мвт | ||||||
| Пределы допускаемой основной относительной погрешности (δ), % | ±[4 + 0.1(рк/рх -1)] | 0.02 ггц … 12 ггц: ±[4 + 0.1(рк/рх -1)]; 12 ггц … 17.85 ггц: ±[6 + 0.1(рк/рх -1)] |
|||||
| Коэффициент стоячей волны по напряжению (ксвн) | Не более 1.4 | Не более 1.3 | 0.02 … 11.99 ггц: не более 1.3; 12… 17.85 ггц: не более 1.4 |
||||
| Средняя наработка на отказ | 12000 ч | ||||||
| Потребляемая мощность | Не более 40 Вт | ||||||
| Питание | Переменный ток 220 В ±22 В, 50 Гц ±0.5 Гц, постоянный ток 15 В | ||||||
| Рабочие условия эксплуатации | Температура окружающего воздуха | +10°С … +40°С | |||||
| Относительная влажность воздуха при +20°С | Не более 90% | ||||||
| Габариты блока измерительного | 235 х 325 х 95 мм | ||||||
| Вес блока измерительного | 3,6 кг | ||||||
| Габариты преобразователя приемного коаксиального | D47х60 мм | D38х65 мм | |||||
| Вес преобразователя приемного коаксиального | 0,18 кг | ||||||
| Рк – верхний предел измерений мощности (зависит от поддиапазона измерений), Вт; Рх – значение измеряемой мощности, Вт |
|||||||
| № | Наименование | Количество |
| 1 | Блок измерительный ПрофКиП Я2М-66М | 1 |
| 2 | Преобразователь приемный коаксиальный ПрофКиП М3-51/2 | 1 |
| 3 | Кабель соединительный | 1 |
| 4 | Вставка плавкая ВП2Б-1В (1.0 А 250 В) | 2 |
| 5 | Кабель сетевой с заземлением | 1 |
| 6 | Руководство по эксплуатации | 1 |
| 7 | Формуляр | 1 |
| 8 | Методика поверки | 1 |
| 9 | Ящик укладочный | 1 |
