ПрофКиП Д5085 — ваттметр лабораторный высокоточный класса точности 0,2

Ваттметр лабораторный высокоточный ПрофКиП Д5085 создан для точных измерений постоянного, переменного и действующего значения тока. В зависимости от исполнения, Ваттметры могут иметь класс точности от 0,1 до 0,5, могут передавать результаты измерений с помощью LAN-порта (опционально, за отдельную плату).

Ваттметр может использоваться при поверке приборов постоянного и переменного напряжения и тока более низких классов точности в зависимости от модели.

Описание ваттметра лабораторного высокоточного класса точности 0,2 ПрофКиП Д5085:

Принцип действия прибора основан на измерении мгновенных значений тока и напряжения, расчете мощности и отображении результата на дисплее. В ваттметрах измеряемый ток проходит через токовый шунт. Сигнал с шунта поступает через усилитель на вход аналого-цифрового преобразователя (АЦП), где преобразуется в цифровой код.

Измеряемое напряжение проходит через делитель напряжения, сигнал с делителя поступает через усилитель на вход аналого-цифрового преобразователя (АЦП), где преобразуется в цифровой код. С выходов АПЦ мгновенные выборки сигналов через микросхемы гальванической развязки поступают в микроконтроллер. Микроконтроллер перемножает мгновенные выборки тока и напряжения, накапливает сумму в течение окна измерения. Затем производится расчет мощности и вывод результата расчета мощности на дисплей.

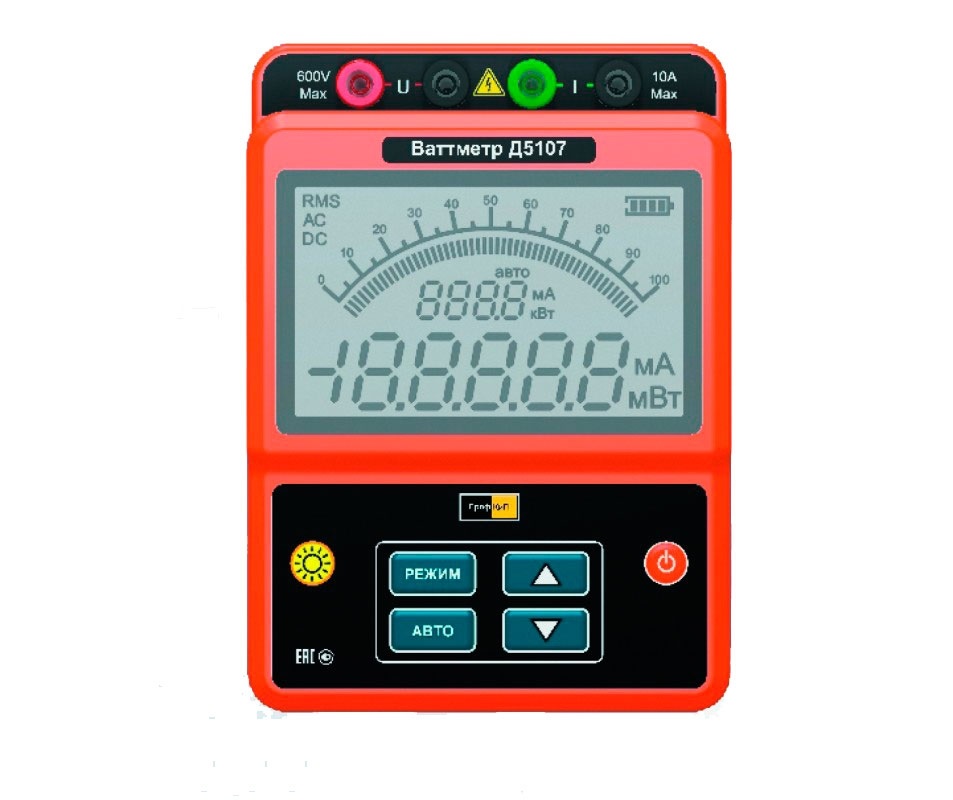

Ваттметр имеет несколько пределов измерения по току и напряжению. Предел измерения по мощности определяется как произведение конечных значений пределов по току и напряжению. Ваттметр выполнен в литом корпусе из пластмассы, в котором расположены плата управления, плата индикатора, гнезда для подключения измерительных кабелей, разъемы питания и разъем интерфейса Ethernet.

На передней панели корпуса расположены дисплей и кнопки управления. Управление настройками и параметрами режима работы ваттметров, вывод информации на экран осуществляются посредством программного обеспечения, встроенного в защищенную память микроконтроллера.

Особенности ваттметра лабораторного высокоточного класса точности 0,2 ПрофКиП Д5085:

• Класс точности - 0,2;
• Цифровой ЖКИ - дисплей;
• Расширенная рабочая область частот от 40 до 1000Гц;
• Питание от встроенного аккумулятора, сети или внешнего источника питания 12В;
• Конечное значение пределов измерения: 30, 75, 150, 300, 450, 600 В/ 25 мА 50 мА;
• LAN-порт(опционально, за отдельную плату).
