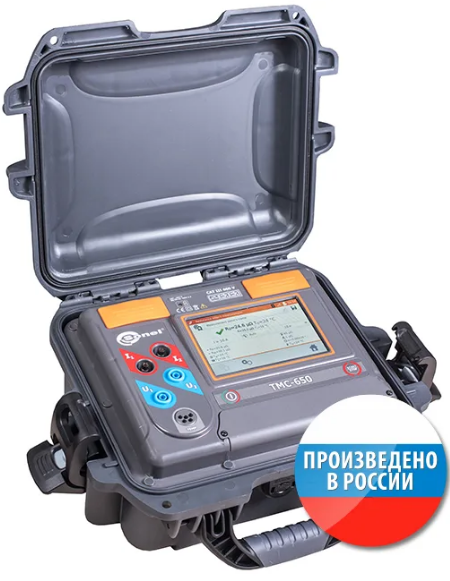

TMC-6500 Микроомметр

Назначение микроомметра TMC-6500:

ТМС-6500 – профессиональный, цифровой измеритель, предназначенный для измерения сопротивлений, как индуктивных объектов током до 10 А, так и контактных соединений токоведущей цепи коммутационного оборудования, сварных и болтовых соединений током до 100 А. Специальные алгоритмы измерения и дополнительные функции позволяют своевременно оценить состояние проверяемой установки.

Особенности микроомметра TMC-6500:

• Диапазон измерения сопротивления 0,1 мкОм…1999,9 Ом рабочим током 1 мА…100 А;
• Три режима измерения: автоматический режим; измерение резистивных объектов; измерение индуктивных объектов;
• Измерение сопротивления контактных соединений с использованием токовых клещей;
• Функция выбора измерения сопротивления с одно- или двухнаправленным протеканием тока;
• Функция регистратора измерения с интервалом 1 с…15 мин длительностью до 30 мин;
• Графический анализ измерения сопротивления R(t);
• Функция размагничивания магнитопровода;
• Автоматическое приведение измеренного сопротивления к температуре, при которой определялось базовое сопротивление;
• Функция измерения температуры объекта;
• Расчёт температуры обмоток электрооборудования, подвергшихся нагреву;
• Использование измерителя для установок с аморфным магнитопроводом;
• Функция энергосбережения;
• Широкий функционал работы с памятью прибора и интеграция данных в ПК;
• Работа измерителя как от электрической сети, так и от АКБ.

• Технические характеристики микроомметра TMC-6500:

  Измерение сопротивления
  Диапазон	Разрешение	Ток измерения/Напряжение	Основная погрешность
  0 мкОм…999,9 мкОм	0,1 мкОм	50 A < I ≤ 100 A (200 мВ)	± (0,2% и. в. + 2 е.м.р.)
  1,0000 мОм…1,9999 мОм	0,0001 мОм
  0…999,9 мкОм	0,1 мкОм	20 A < I ≤ 50 A (200 мВ)
  1,0000…3,9999 мОм	0,0001 мОм
  0…999,9 мкОм	0,1 мкОм	10 A < I ≤ 20 A (160 мВ)
  1,0000…7,9999 мОм	0,0001 мОм
  0…999,9 мкОм	0,1 мкОм	10 А (20 мВ)
  1,0000…1,9999 мОм	0,0001 мОм
  2,000…19,999 мОм	0,001 мОм	10 А (200 мВ)
  20,00…199,99 мОм	0,01 мОм	10 А/1 А (2 В/200 мВ)
  200,0…999,9 мОм	0,1 мОм	1 А/0,1 А (2 В/200 мВ)
  1,0000…1,9999 Ом	0,0001 Ом
  2,000…19,999 Ом	0,001 Ом	0,1 А (2 В)
  20,00…199,99 Ом	0,01 Ом	10 мА (2 В)
  200,0…1999,9 Ом	0,1 Ом	1 мА (2 В)
  Дополнительные технические характеристики
  Параметр		Значение
  Питание
  Питание измерителя от АКБ		Аккумулятор Li-Ion 7,2В / 8,8Ач
  Питание измерителя от сети		187…264 В, 50 Гц, 16 А, 1200 Вт
  Рабочая температура ЗУ		-20…50 °C
  Время зарядки АКБ		Около 3,5 ч
  Условия окружающей среды и другие технические данные
  Диапазон рабочих температур		-20…50 °C
  Диапазон температур при хранении		-20…60 °C
  Влажность		20…90%
  Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)		IP40 питание от сети или от АКБ IP67 с закрытым кейсом
  Категория электробезопасности		КАТ II/300В
  Температура при поверке		23 ± 2 °C
  Влажность при поверке		40…60 %
  Максимальное сопротивление проводов для тока 10А		250 мОм
  Точность задания измерительного тока		±10%
  Количество измерений током 10А от АКБ		200-250
  Время измерения сопротивления: - резистивный тип объекта; - индуктивный тип объекта		7-15 с; ≥ 10 с
  Температурный коэффициент, °C		± 0,01 % и.в. ± 0,1 е.м.р.
  Размеры		401 x 307 x 175 мм
  Масса		8,7 кг
  Дисплей		Графический TFT 800 х 480
  Высота над уровнем моря		Не более 2000 м
  Интерфейс		USB, LAN
  Класс защиты		Двойная изоляция согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
  Электромагнитная совместимость		ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)
  «и.в.» -измеренная величина; «е.м.р.» - единица младшего разряда

Комплект поставки TMC-6500

№	Наименование	Описание	Фото	Количество	Индекс
1	Микроомметр TMC-6500	Предназначен для измерения сопротивлений, как индуктивных объектов током до 10 А, так и контактных соединений токоведущей цепи коммутационного оборудования, сварных и болтовых соединений током до 100 А. Специальные алгоритмы измерения и дополнительные функции позволяют своевременно оценить состояние проверяемой установки.		1	WMRUTМС6500
2	Зажим «Крокодил» изолированный Кельвина К06	Используется для подключения приборов к объекту измерения по 4-х полюсной схеме. Зажим оснащен мощной пружиной, которая позволяет минимизировать контактное сопротивление и повысить точность и стабильность результатов измерения. Максимальный диаметр захвата – 35 мм.		2	WAKROKELK06
3	Зажим «Крокодил» изолированный черный К03	Предназначен для непосредственного соединения измерительных проводов приборов с измеряемыми объектами.		2	WAKROBL30K03
4	Кабель двухпроводный 3м	Предназначен для проведения измерений приборами типа MZC-310S, MMR-6XX, TMC-650 параметров электрических цепей четырехполюсным методом. В комплект поставки входят две пары измерительных проводников.		1	WAPRZ003DZBB
5	Кабель последовательного интерфейса USB	Предназначен для связи с компьютером приборов, имеющих USB порт.		1	WAPRZUSB
6	Кабель сетевой стандарта IEC C19	Кабель сетевой стандарта IEC.		1	WAPRZZAS1
7	Кабель токовый 3 м 200 А черный I1	Кабель токовый 3 м I1 200 А чёрный		1	WAPRZ003BLI1
8	Кабель токовый 3 м 200 А черный I2	Кабель токовый 3 м I2 200 А чёрный		1	WAPRZ003BLI2
9	Провод измерительный 3 м с разъёмами «банан» 1 кВ голубой U1	Провод измерительный 3 м с разъёмами «банан» U1 1 кВ голубой		1	WAPRZ003BUBBU1
10	Провод измерительный 3 м с разъёмами «банан» 1 кВ голубой U2	Провод измерительный 3 м с разъёмами «банан» U1 1 кВ голубой		1	WAPRZ003BUBBU2
11	Температурный зонд ST-3	Температурный зонд ST-3		1	WASONT3
12	Футляр L12	Футляр L12		1	W
