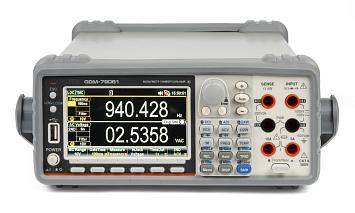

GDM-79061 вольтметр

GDM-79061 вольтметр
Артикул: 421059
Модель: GDM-79061
Госреестр РФ: 76322-19
Поверка приобретается отдельно: 5700 Р
Бренд: GOOD WILL Instek
Цена:
147 545 Р
Доступен для заказа
Добавить к сравнению

Особенности вольтметра GDM-79061:

  • 6½ разрядов, динамический диапазон 1.200.000;
  • Максимальное Uвх 1000 В (DVC), максимальный входной ток 10 А (для GDM-79061);
  • Максимальное разрешение 0,1 мкВ/ 100 пА/ 100 мкОм/ 0,001°С;
  • Измерение с учетом формы сигнала и искажений (True RMS);
  • Базовая погрешность: ±0,0035% (для GDM-79061), ±0,007% (для GDM-79060);
  • Одновременное измерение различных параметров (U/I, R/I);
  • 12 измерительных функций, 10 операторов математики и статистической обработки результатов;
  • Измерение температуры: -200°С …+ 1870°С (терморезистор, термопара, термистор);
  • Высокая скорость измерений и передачи данных: до 10.000 изм./с (GDM-79061), 1 K (GDM-79060), программирование (ст. команды SCPI);
  • Измерение переменного сигнала со смещением (AC+DC);
  • 2-х и 4-х проводная схема измерения сопротивления;
  • Внутренняя память: 100 K (GDM-79061), 10 K (GDM-79060);
  • Цветной графический дисплей (диагональ 11 см) с отображением аналоговой шкалы, гистограмм, трендов;
  • Автоматический и ручной выбор предела;
  • Интерфейсы USB, RS-232, LAN GPIB (опция), цифровой I/O;
  • Дополнительные входные гнезда на задней панели (GDM-79061).

Технические характеристики вольтметра GDM-79061:

Параметр GDM-79060 GDM-79061
ПОСТОЯННОЕ НАПРЯЖЕНИЕ DCV
Пределы измерений 100 мВ / 1 / 10 / 100 / 1000 В
Разрешение 0,1 / 1 мкВ / 10 мкВ / 0,1 / 1 мВ
Погрешность измерения ± (0,007 %) базов. ± (0,0035 %) базов.
Входной импеданс 10 МОм
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (AC+DC, TRUE RMS) ACV
Пределы измерений 100 мВ / 1 … 750 В
Разрешение 0,1 / 1 мкВ / 1 / 0,1 / 1 мВ
Частотный диапазон 3 Гц…300 кГц
Погрешность измерения ± (0,04 (79061)/0,07(79060) %изм. + 0,02%диапазона) - 10 Гц…20 кГц, 1…750 В
± (0,10 %изм. + 0,04 %диапазона) – 20 кГц…50 кГц, 1…750 В
до (4 %изм. + 0,5 %диап.) в остальном диапазоне частот
Входной импеданс 10 МОм / 100 пФ
ПОСТОЯННЫЙ ТОК DC
Пределы измерений 100 мкА/ 1 /10 / 100 мА/ 1 / 3 А 100 мкА/ 1 /10 / 100 мА/ 1 / 10 А
Разрешение 100 пА / 1 /10 / 100 нА / 1 / 10 мкА
Погрешность измерения ± (0,07 % изм. + 0,006 % диапазона) – 0…1 мА
± (0,18 % изм. + 0,02 % диапазона) – 0…10 А
ПЕРЕМЕННЫЙ ТОК (AC+DC, TRUE RMS) ACA
Пределы измерений 100 мкА/ 1 мА / 100 мА /1 А/ 3 А 100 мкА/ 1 /10 / 100 мА/ 1 / 10 А
Разрешение 100 пА / 1/ 10/ 100 нА/ 1 мкА / 10 мкА
Частотный диапазон 3 Гц…10 кГц
Погрешность измерения ± (0,1 % изм. + 0,04 % диапазона) – 10 Гц…5 кГц, 0…1А
± (0,23 %изм. + 0,04 % диапазона) – 10 Гц…5 кГц, 0…3 А
СОПРОТИВЛЕНИЕ (4-Х ПР/ 2-Х ПР)
Пределы измерений 100 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм
Разрешение 0,1 / 1 / 10 мОм / 0,1 / 1 / 10 Ом / 0,1 кОм
Погрешность измерения ± (0,0020 %изм. + 0,0005 %диапазона), 1…100 кОм
± (0,015 %изм. + 0,001 %диапазона) в остальных диапазонах
ПРОЗВОН ЦЕПИ
Порог срабатывания Плавно регулируется в диапазоне 1 кОм
Погрешность измерения ± (0,003 %изм. + 0,03 %диапазона)
ЧАСТОТА
Диапазон частот 3 Гц…1 МГц
Диапазон входных напряжений 100 мВ - 750 В
Погрешность измерения ± 0,006 %изм. в диапазоне 40 Гц…1 МГц
± 0,03 - 0,1 %изм. в остальном диапазоне частот
ТЕМПЕРАТУРА
Предел измерений -200…+600°С (терморезисторы/ RTD); -200…+ 1870°С (термопара)
Разрешение 0,001°С
Термопары поддержка термопар J,K,N,T, E, R, S, B типов (не входят в комплект)
ЁМКОСТЬ
Пределы измерений 1нФ/ 10 нФ/ 100 нФ / 1мкФ / 10мкФ / 100 мкФ
Разрешение 0,001 нФ / 0,01 нФ / 0,1 нФ / 0,001 мкФ / 0,01 мкФ / 0,1 мкФ /
Погрешность измерения ± (2,00 % изм. + 0,40 % диапазона)
ИСПЫТАНИЕ P-N ПЕРЕХОДА
Тестовое напряжение ≤ 5 В
Погрешность измерения ± (0,003 %изм. + 0,03 %диапазона)
ДИСПЛЕЙ
Индикатор ЖКИ, графическая цветная матрица (диагональ 11см)
Формат максимально 6½ разрядов
Статистика Построение гистограмм, линейная шкала, тренды.
Скорость измерений S (медленно)/ 5…100 изм/с (6 ½ разрядов)
M (средне)/ 400…2400 изм/с (5 ½ разрядов)
F (быстро)/ 4800…10000 изм/с (4 ½ разрядов) (79061)
ОБЩИЕ ДАННЫЕ
Напряжение питания 100 / 120 / 220 / 240 В ( 10 %), 45 - 66 Гц или 360 – 440 Гц
Внутренняя память 10 K 100 K
Интерфейс USB, RS-232, LAN, дополнительный разъем «ввод/вывод» (D I/O) GPIB (опция)
Входные гнезда - Дублирование измерительных входов на задней панели
Габаритные размеры 220 х 88 х 301 мм
Масса 3,3 кг 3,53 кг

Комплект поставки GDM-79061

№ Наименование Количество
1 Вольтметр GDM-79061 1
2 Измерительный провода GTL-117 1
3 Шнур питания 1
4 Кабель USB GTL-247 1
5 Программное обеспечение DMM Viewer+ WEB Control (CD-диск по запросу) 1
6 Руководство по эксплуатации 1
