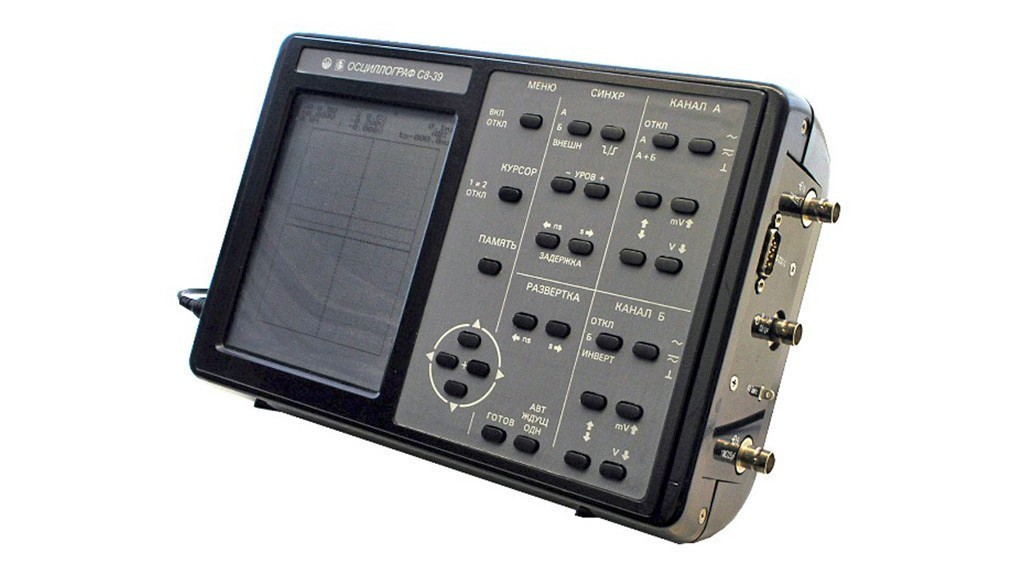

С8-39 — осциллограф запоминающий цифровой двухканальный

Назначение осциллографа запоминающего цифрового двухканального С8-39

Прибор С8-39 - малогабаритный цифровой запоминающий осциллограф – предназначен для исследования периодических сигналов в полосе частот 0-50 МГц и однократных электрических сигналов путем их регистрации в цифровой памяти с частотой дискретизации до 50 МГц, наблюдение их формы на жидкокристаллическом индикаторе (ЖКИ), измерения амплитудных и временных параметров исследуемого сигнала.

С8-39 может использоваться для ремонта, наладки и технического обслуживания различных электронных приборов и узлов автоматики, вычислительной техники и связи, в лабораторных, цеховых условиях, а также на подвижных объектах с бортовым питанием постоянного напряжения (12 ± 3 В).

Особенности осциллографа запоминающего цифрового двухканального С8-39

• АЦП: 2 канала, 50 МГц, 8 бит
• Эквивалентная частота дискретизации 5 ГГц
• Маркерные измерения U: ±2,5%, Т: ±1,5%
• Предзапуск 8 экранов, послезапуск 150 экранов
• Одновременное наблюдение 2-х сигналов
• Курсорные измерения DU и DT
• Режимы усреднения и автоматические измерения DU и DT
• Интерфейс RS 232C
• Масса 3 кг

• Технические характеристики осциллографа запоминающего цифрового двухканального С8-39

  Параметр	Значение
  Вертикальное отклонение
  Число каналов	2
  Полоса пропускания	50 МГц
  Коэффициенты отклонения	5 мВ/дел-5 В/дел (шаг 1-2-5)
  Погрешность амплитудных измерений	±2 %
  Время нарастания ПХ	≤ 7 нс
  Входной импеданс	1 МОм, 35 пФ или согласованный ТВ-вход
  Входное напряжение: максимальное с делителем 1:10	100 В 250 В
  Пределы перемещения изображения по Y	≥ 10 дел
  Горизонтальное отклонение
  Коэффициенты развёртки	0,01 мкс/дел - 2 с/дел (шаг 1-2-5)
  Погрешность временных измерений	±1,5 %
  Частота дискретизации	50 МГц
  Синхронизация	Внутренняя по любому каналу, внешняя в диапазоне частот от 10 Гц до 50 МГц
  Режимы сбора данных: Предзапуск, послезапуск (задержка запуска) на всех развертках, режим усреднения и накопления, запись и хранение однократных сигналов
  Цифровые измерения: Амплитудные и временные измерения между маркерами, автоматические измерения: амплитуды импульсов с плоской вершиной, размаха сигнала, периода и частоты следования периодического сигнала, длительности импульса на уровне 0,5, времени нарастания и спада импульсов между уровнями 0,1 - 0,9
  Величина отрицательной задержки	tз = 8 tразв
  Величина положительной задержки	tз = 150 tразв
  Величина предзапуска	0 - 100%
  Общие характеристики
  Встроенный калибратор	"меандр" 5 кГц, (4±0,002) В
  Интерфейс	RS-232C
  Тип экрана	ЖК
  Размер экрана	320х240 точек
  Питание	~(230±22) В, 50 Гц; =(12±3) В
  Источник питания	KWMO20-1812M
  Потребляемая мощность	15 В · А
  Габаритные размеры (HxWxD)	80х175х267 мм
  Масса	3 кг
  Условия эксплуатации: Рабочая температура Влажность	5°С - 40°С 80% при 25 °С
