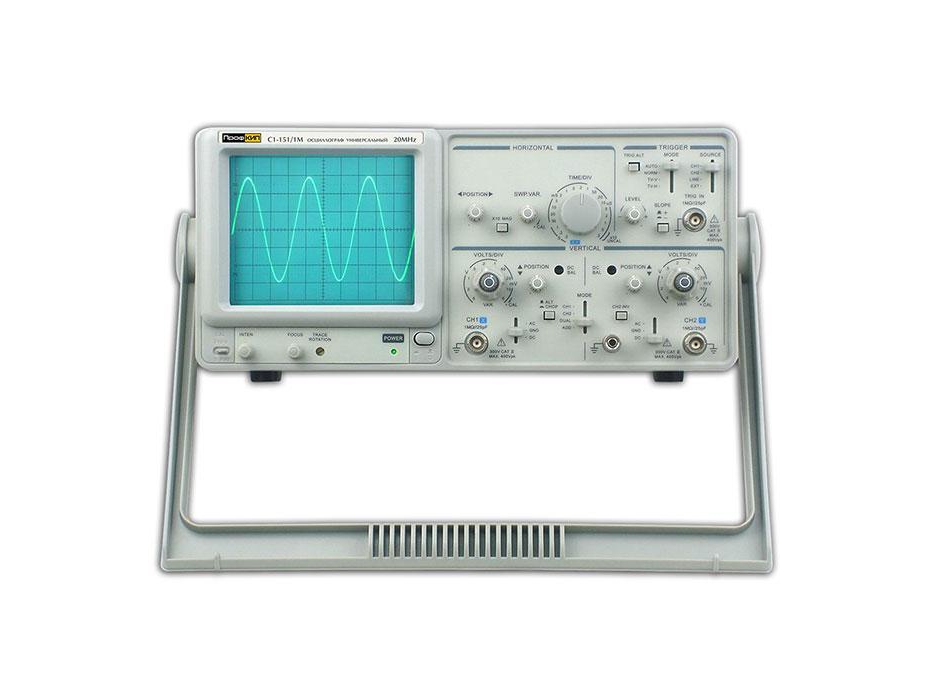

С1-171М осциллограф

Параметры

Значения

Электронно-лучевая трубка (ЭЛТ)

Тип

прямоугольный, 6 дюймов

Экспозиционная площадь

8 х 10 дел (1 дел = 1 см)

Ускоряющее напряжение

12 кВ

Интенсивность и фокусировка

непрерывно регулируемые на передней панели

Ротация луча

регулируется на передней панели

Канал вертикального отклонения

Чувствительность

1 мВ /дел … 5 В /дел ±3% (12 диапазонов, шаг 1-2-5)

Регулировка коэффициента

≥ 2.5:1

Полоса пропускания (-3 дБ) х1

0 МГц … 60 МГц (открытый вход)

10 Гц … 60 МГц (закрытый вход)

Время нарастания

≤ 5.83 нс

Входной импеданс

~ 1 МОм ±3% /25 пФ ±5 пФ

Вход усилителя

открытый (DC), закрытый (АС), заземленный (GND)

Максимальное входное напряжение

400 В при 1 кГц

Режим работы

канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)

Канал горизонтального отклонения

Коэффициент развертки

0.1 мкс /дел … 0.1 с /дел

Точность

±3%

±5% при масштабировании

Регулировка коэффициента

≥ 2.5:1

Масштабирование развертки

х 10

Максимальный коэффициент развертки

10 нс /дел

Синхронизация

Режим

автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V)

Источник синхронизации

канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)

Полярность синхронизации

«+» или «-»

Чувствительность (20 Гц … 2 МГц)

0.5 дел (CH1, CH2)

2.0 дел (ALT)

0.2 дел (EXT)

ТВ-синхроимпульс > 1 дел при 1 В (EXT)

Чувствительность (2 МГц … 20 МГц)

1.5 дел (CH1, CH2)

3.0 дел (ALT)

0.8 дел (EXT)

ТВ-синхроимпульс > 1 дел при 1 В (EXT)

Чувствительность (20 МГц … 60 МГц)

2.0 дел (CH1, CH2)

3.0 дел (ALT)

0.8 дел (EXT)

ТВ-синхроимпульс > 1 дел при 1 В (EXT)

Внешний вход синхронизации

Входной импеданс

1 МОм ±3% /25 пФ ±5 пФ

Максимальное входное напряжение

300 В при 1 кГц

Частотомер

Разрядность

6-разрядный

Точность

1 Гц (0 МГц … 1 МГц), 10 Гц (1 МГц … 10 МГц), 100 Гц (10 МГц … 60 МГц)

Чувствительность

так же, как у системы запуска

Режим X-Y

Чувствительность

5 мВ /дел … 5 В /дел ±5% (12 диапазонов, шаг 1-2-5)

Частотный диапазон X-входа

500 кГц

Сдвиг фазы

≤3° (50 кГц)

Ось Z

Чувствительность

5 Впик-пик

Полярность

отрицательная

Входной импеданс

47 кОм

Используемый частотный диапазон

~ 2 МГц

Максимальное входное напряжение

30 В при 1 кГц

Калибратор

Форма сигнала

положительный меандр

Частота

1 кГц

Выходное напряжение

2 Впик-пик ±2%

Общие данные

Питание

110 … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2Гц, 60 Гц ±2 Гц

Габаритные размеры

316х132х410 мм

Вес

7.8 кг

Наименование

Количество

Осциллограф сервисный ПрофКиП С1-171М

1 шт.

Делитель

2 шт.

Кабель питания

1 шт.

Руководство по эксплуатации

1 шт.
