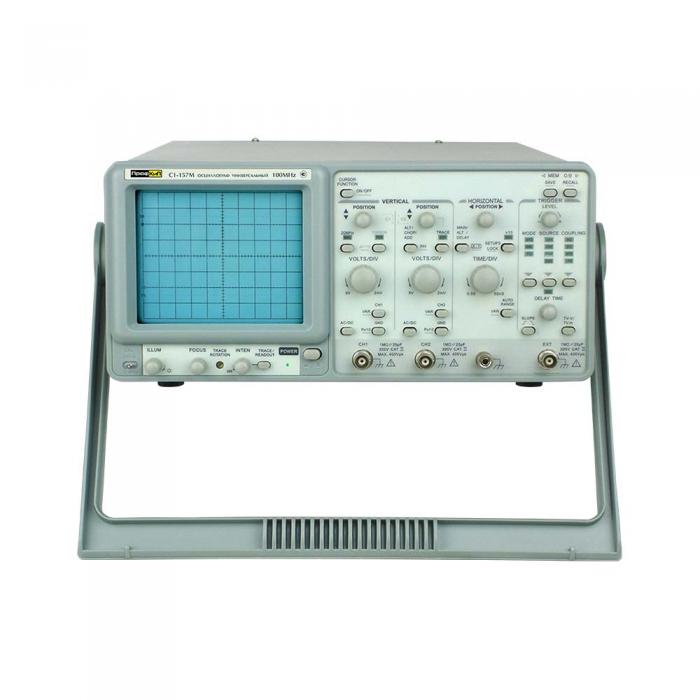

Осциллограф универсальный ПрофКиП С1-157М предназначен для исследования формы электрических сигналов путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ) и измерения их амплитудных и временных характеристик.
Осциллограф универсальный ПрофКиП С1-157М быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.
Параметры |
Значения |
||
Электронно-лучевая трубка (ЭЛТ) |
|||
Тип |
прямоугольный, 6 дюймов |
||
Экспозиционная площадь |
8 х 10 дел (1 дел = 1 см) |
||
Ускоряющее напряжение |
16 кВ |
||
Яркость |
непрерывно регулируемая на передней панели |
||
Z-вход |
|||
Чувствительность |
5 В |
||
Максимальное входное напряжение |
30 В при 1 кГц |
||
Полоса пропускания |
5 МГц |
||
Канал вертикального отклонения |
|||
Чувствительность |
2 мВ /дел … 5 В /дел ±3% (11 диапазонов, шаг 1-2-5) |
||
Полоса пропускания (-3 дБ) |
0 МГц … 100 МГц 0 МГц … 20 МГц (при 2 мВ /дел) |
||
Время нарастания |
3.5 нс 17.5 нс (при 2 мВ /дел) |
||
Максимальное входное напряжение |
400 В при 1 кГц |
||
Вход усилителя |
открытый (DC), закрытый (АС), заземленный (GND) |
||
Входной импеданс |
1 МОм ±2% /25 пФ |
||
Режим работы |
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
||
Канал горизонтального отклонения |
|||
Режим работы |
основной (MAIN (А)), попеременно (ALT), задержка (DELAY (B)) |
||
Коэффициент развертки А (MAIN) |
50 нс /дел … 0.5 с /дел, бесступенчато (UNCAL) |
||
Коэффициент развертки B (DELAY) |
50 нс /дел … 50 мс /дел |
||
Время задержки |
1 мкс … 5 с |
||
Дрожание задержки |
1:20000 |
||
Синхронизация |
|||
Режим |
автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV) |
||
Источник синхронизации |
канал 1 (CH1), канал 2 (CH2), сеть (LINE), внешний (EXT) |
||
Вход усилителя |
закрытый (AC), открытый (DC), фильтр ВЧ (HFR), фильтр НЧ (LFR) |
||
Полярность синхронизации |
«+» или «-» или полярность ТВ-синхронизации |
||
ТВ-синхронизация |
ТВ-строки (TV-H), ТВ-кадры (TV-V) |
||
Чувствительность синхронизации |
|||
Режим работы |
Частота |
INT |
EXT |
AUTO |
10 Гц … 20 МГц 20 МГц … 100 МГц |
0.35 дел 1.5 дел |
50 мВ 150 мВ |
NORM |
DC … 20 МГц 20 МГц … 100 МГц |
0.35 дел 1.5 дел |
50 мВ 150 мВ |
TV |
синхросигнал |
1 дел |
200 мВпик-пик |
Внешний вход синхронизации |
|||
Входной импеданс |
1 МОм ±3% /25 пФ ±5 пФ |
||
Максимальное входное напряжение |
300 В при 1 кГц |
||
Режим X-Y |
|||
Режим работы |
ось X: CH1, CH2, EXT ось Y: CH1, CH2, CH1 + CH2 |
||
Чувствительность |
2 мВ /дел … 5 В /дел ±3% EXT: 0.1 В /дел ±5% |
||
Частотный диапазон X-входа |
500 кГц |
||
Сдвиг фазы |
≤3° (50 кГц) |
||
Чувствительность выходного сигнала |
|||
Напряжение |
примерно 25 мВ на 50 Ом |
||
Частотный отклик |
~ 10 МГц |
||
Курсорные измерения |
|||
Курсорные измерения |
ΔV, ΔV%, ΔV дБ, ΔT, 1 /ΔT, ΔT%, Δθ |
||
Разрешение |
1 /100 дел |
||
Эффективный диапазон |
±3 дел (по вертикали) ±4 дел (по горизонтали) |
||
Настройка индикации |
по вертикали: V /дел (CH1, CH2)б UNCAL, ALT /CHOP /ADD, INV, коэффициент щупа, AC /DC /GRN по горизонтали: с /дел (MTB, DTB), UNCAL, масштабирование х10, развертка с задержкой, HO синхронизация: источник, связь, склон, уровень, TV-V, TV-H прочее: X-Y, фиксация, сохранение /воспроизведение MEM 0-9 |
||
Специальные функции |
|||
ВРЕМЯ /ДЕЛ авто диапазон |
установлен |
||
Панель установки «сохранение /воспроизведение» |
10 настроек |
||
Панель установки фиксации |
установлен |
||
Калибратор |
|||
Форма сигнала |
положительный меандр |
||
Частота |
1 кГц |
||
Выходное напряжение |
2 Впик-пик ±2% |
||
Общие данные |
|||
Питание |
110 В /220 В ±10%, 50 Гц /60 Гц |
||
Габаритные размеры |
310х150х455 мм |
||
Вес |
9 кг |
Наименование |
Количество |
Осциллограф универсальный ПрофКиП С1-157М |
1 шт. |
Делитель |
2 шт. |
Кабель питания |
1 шт. |
Руководство по эксплуатации |
1 шт. |
