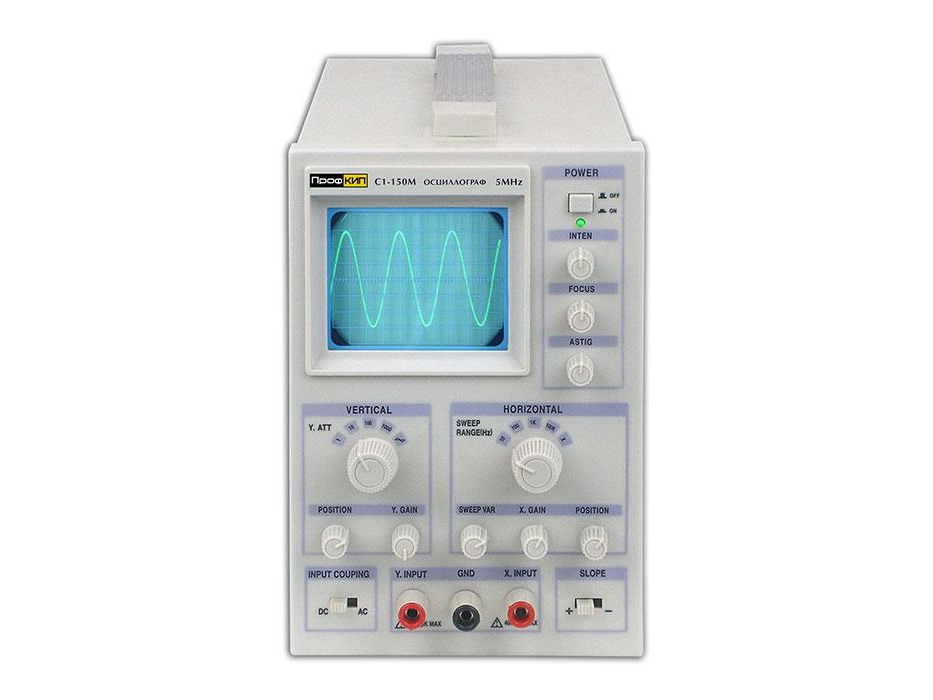

С1-150М осциллограф аналоговый

Параметры

Значения

Электронно-лучевая трубка (ЭЛТ)

Тип

круглая, 3 дюйма

Экспозиционная площадь

8 х 10 дел (1 дел = 6 мм)

Ускоряющее напряжение

1.3 кВ

Канал вертикального отклонения

Чувствительность

50 мВ /дел ±10%

Полоса пропускания

0 МГц … 5 МГц (открытый вход)

10 Гц … 5 МГц (закрытый вход)

Максимальное входное напряжение

400 В

Вход усилителя

открытый, закрытый, заземленный

Входной импеданс

1 МОм ±3% /40 пФ ±5пФ

Аттенюатор

1 /1, 1 /10, 1 /100, 1/1000

Канал горизонтального отклонения

Коэффициент развертки

10 Гц … 10 кГц, 4 шага точной настройки

Регулировка коэффициента развертки

2.5 : 1

РЕЖИМ X-Y

Чувствительность

100 мВ /дел ±10%

Полоса пропускания (-3 дБ)

10 Гц … 500 кГц

Входной импеданс

1 МОм ±3% /60 пФ ±5 пФ

Общие данные

Питание

110 В … 127 В ±10% /60 Гц ±2 Гц, 220 В … 240 В ±10% /50 Гц ±2 Гц

Габаритные размеры

220х90х270 мм

Вес

3 кг

Наименование

Количество

Осциллограф универсальный ПрофКиП С1-150М

1 шт.

Делитель

1 шт.

Кабель питания

1 шт.

Руководство по эксплуатации

1 шт.
