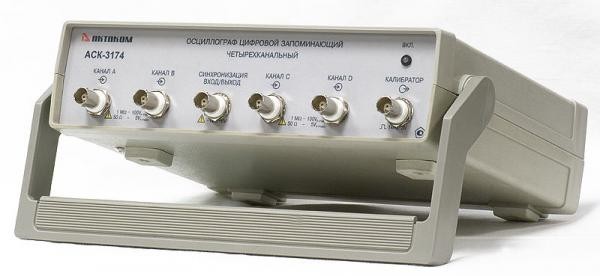

АСК-3174 — цифровой запоминающий осциллограф - приставка к компьютеру

АСК-3174 — цифровой запоминающий осциллограф - приставка к компьютеру
Артикул: 411126
Гарантия: 25 месяцев
Госреестр РФ: 40253-08
Поверка приобретается отдельно: 8850 Р
Бренд: АКТАКОМ

Назначение осциллографа АСК-3174:

Профессиональная модель 4-канального цифрового запоминающего осциллографа. Выполнены в виде приставки к ПК. Подключаются через USB-порт или 10/100BASE-T (LAN). Выдающиеся технические параметры, мощные программные опции и удобный интерфейс делают эту серию лидером в своем классе.

Особенности осциллографа АСК-3174:

  • 4 независимых канала с полосой пропускания до 100 МГц;
  • Буфер записи 64/128/256 кБ на канал;
  • Произвольно выбираемая длина предзаписи/послезаписи;
  • Высокая чувствительность (от 10 мВ/дел);
  • Автоматическая настройка на входные сигналы;
  • Автоматическая идентификация пробника (щупа);
  • Большой выбор курсорных и автоматических измерений;
  • Статистические измерения и построение гистограмм (опция);
  • Спектроанализатор (БПФ) (опция);
  • Цифровой люминофор (опция);
  • Аварийная сигнализация (опция);
  • Подключение к ПК через USB 1.1 или 10/100BASE-T (LAN).

Технические параметры осциллографа АСК-3174:

  • Частота дискретизации 10 ГГц (стробоскопический режим);
  • Частота дискретизации 100 МГц (режим реального времени);
  • Коэффициент вертикального отклонения 10 мВ/дел...10 В/дел с шагом 1-2-5;
  • Разрешение 8 бит;
  • Частотный диапазон по уровню –3 дБ: 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC);
  • Входное сопротивление 1 МОм или 50 Ом;
  • Максимальное входное напряжение ±50 В (RВХ=1 МОм);
  • Минимальный период повторения синхронизирующего импульса 20 нс;
  • Минимальная длительность синхронизирующего импульса 10 нс;
  • Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В с частотой среза 3,5 МГц;
  • Диапазон значений коэффициента развертки 10 нс/дел....0,1 с/дел;
  • Калибратор 1 кГц, 3 В от пика до пика;
  • Питание +6 В / ~220 В / 50 Гц, не более 20/30 Вт;
  • Масса 1,3 кг;
  • Габаритные размеры 210x70x260 мм.

Стандартная версия программного обеспечения содержит следующие функции:

  • Курсорные измерения по вертикали и горизонтали (абсолютные и относительные);
  • Автоматическая настройка на сигнал;
  • Цифровой самописец;
  • Установка длины предзаписи / послезаписи;
  • Цифровая фильтрация;
  • Запись/чтение данных/изображения в файл.

Профессиональная версия программного обеспечения содержит следующие дополнительные функции:

  • Произвольное масштабирование отображаемых данных, дополнительный обзорный график;
  • Двухуровневая аварийная сигнализация в режиме цифрового самописца;
  • Цифровой люминофор (режим послесвечения);
  • Вычисление фазового сдвига между каналами;
  • Режим цифрового вольтметра;
  • Автоматическое измерение параметров импульсных сигналов;
  • Спектральный анализ (БПФ) и спектральная цифровая фильтрация сигнала;
  • Вычисление следующих специальных функций: сумма, разность, отношение или произведение двух выбранных каналов; среднее геометрическое двух выбранных каналов; производная выбранного канала; интеграл выбранного канала; интеграл произведения каналов; корреляция двух выбранных каналов; передаточная функция двух выбранных каналов;
  • Статистические вычисления и гистограмма распределения вероятности;
  • Режим управляемой эмуляции сигналов, используется для работы программы при отсутствии реального прибора (с тестовыми или учебными целями);
  • Встроенный калькулятор формул.
