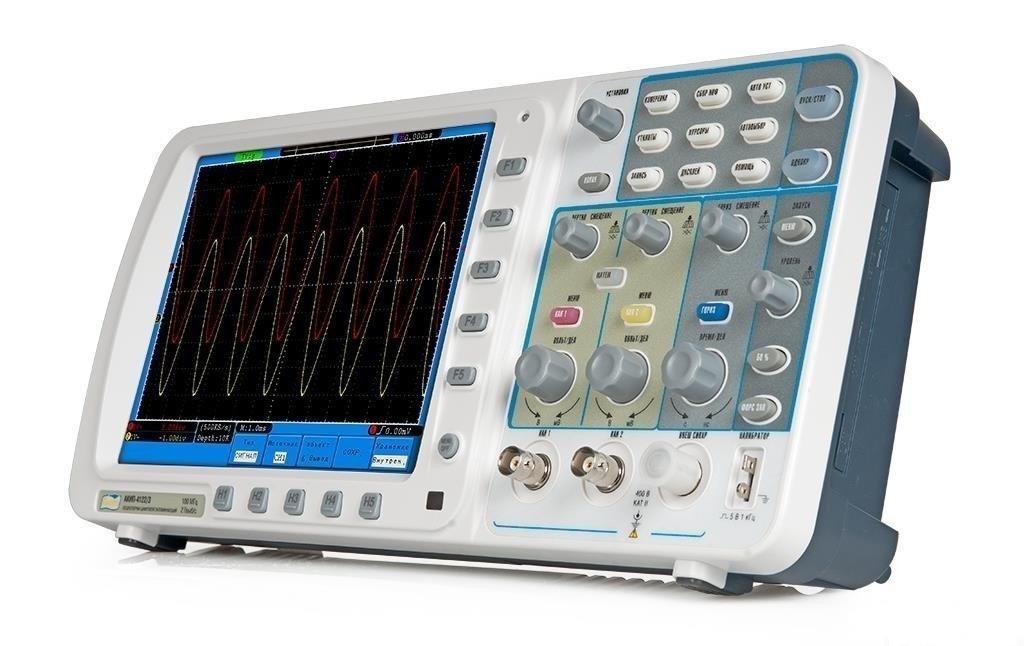

| Параметр |
Значение |
| Канал вертикального отклонения |
| Число каналов |
2 |
| Полоса пропускания (-3 дБ) |
0…200 МГц |
| Ограничение полосы |
20 МГц |
| Коэффициент отклонения (Коткл.) |
2 мВ/дел…10 В/дел (шаг 1-2-5) |
| Погрешность установки Коткл. |
± 3% |
| Связь по входе |
Открытый, закрытый, земля |
| Время нарастания |
≤ 1,7 нс |
| Входной импеданс |
1 МОм (± 2 %) / 10 пФ ± 5 пФ |
| Максимальное входное напряжение |
400 В (DC+AС пик, до 1 кГц) |
| Математика |
+, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб |
| Канал горизонтального отклонения |
| Коэффициент развертки (Кразв.) |
1 нс/дел…100 с/дел (шаг 1-2-5) |
| Погрешность установки Кразв. |
± 0,01 % |
| Режимы работы |
Основной, задержанный (100 нс…10 с), ZOOM окна,
самописец (100 мс/дел – 100 с/дел), X-Y |
| Синхронизация |
| Источники синхросигнала |
Кан 1, кан 2, сеть, внешний (Ext, Ext/5) |
| Режимы запуска развертки |
Автоколебательный, ждущий, однократный, ТВ
(NTSC, PAL / SECAM), по фронту (нараст/ спад.),
по дл. импульса (24 нс…10 с), попеременно (ALT) |
| Связь входа |
ФНЧ, ФВЧ, связь АС, связь DC |
| Чувствительность |
~0,3 деления (в зав. от Коткл.) |
| Аналого-цифровое преобразование |
| Разрешение по вертикали |
8 бит |
| Максимальная частота дискретизации |
2 ГГц |
| Частота дискретизизации (на кан.) |
1 ГГц |
| Длина записи |
10 МБ (на канал) |
| Режимы работы |
Выборка, пик. детектор; усреднение (4 /16/ 64/ 128),
накопление (1, 2, 5с, беск.), интерполяция (sinx)/x |
| Курсорные измерения |
| Функции |
ΔU; ΔT; 1/ΔT |
| Автоматические измерения |
| Функции по вертикали |
Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.
выбросы на вершине и в паузе (фронт) |
| Функции по горизонтали |
f; T; t нараст.; t среза; +τ; -τ; коэф. заполнения (%) |
| Измерение t задержки |
Кан1-Кан2 (фронт), Кан1-Кан2 (срез) |
| Дополнительные возможности |
| Цифровой регистратор |
1000 осциллограмм – запись/ воспроизведение
(рег. интервал выборки 1 мс – 1000с) |
| Интерфейсы |
USB, LAN, VGA, оптоизолированный «годен/ негоден» |
| Автоустановка |
В/дел, с/дел, параметры синхросигнала |
| Режим X-Y |
Х – кан 1; Y – кан 2, разность фаз < 3° до 100 кГц |
| Внутренняя память |
15 осциллограмм, 8 профилей настроек (запись/ воспроизв.) |
| Общие данные |
| ЖК-дисплей |
Цветной (TFT),
диагональ 20см, 10 x 14 дел (разрешение 800 х 600) |
| Напряжение питания |
100…240 В, 47…63 Гц (автовыбор) |
| Потребл. мощность |
18 Вт |
| Габаритные размеры |
340 х 155 х 70 мм |
| Масса |
1,82 кг |
