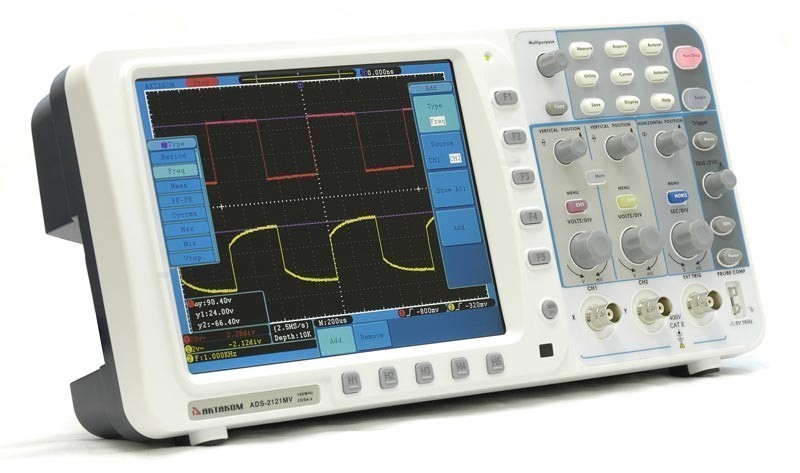

| Параметр |
Значения |
| Полоса пропускания |
100 MГц |
| Количество каналов |
2 + внешний запуск |
| Регистрация |
Режим |
Обычный, пиковый детектор, усреднение |
| Макс. дискретизация (реальное время) |
2 Гвыб/сек (1 Гвыб/сек - 2 канала) |
| Вход |
Связь по входу |
открытый, закрытый, земля |
| Входной импеданс |
1 MΩ±2% в параллель 10пФ±5пФ |
| Учет ослабления пробников |
1X，10X，100X，1000X |
| Максимальное входное напряжение |
400 Вп-п (DC + AC пик-пик) |
| Ограничение полосы пропускания |
20 МГц, полный диапазон |
| Изолированность каналов |
50 Гц: 100 : 1
10 МГц: 40 : 1 |
| Задержка между каналами (типичное) |
50 пс |
| Параметры горизонтальной системы |
Диапазон частоты выборки |
0.5 Выб/сек ~ 2 Гвыб/сек (один канал),
0.5 Выб/сек ~ 1 Гвыб/сек (два канала) |
| Интерполяция |
(sin x)/x |
| Глубина записи |
10 млн. точек на каждый канал |
| Коэффициент развертки |
2 нс/дел ~ 100 с/дел, с шагом 1~2~5 |
| Погрешность времени выборки и времени задержки |
±100 ppm |
| Погрешность измерения интервалов (DC~100 МГц) |
однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) |
| Параметры вертикальной системы |
АЦП |
8 бит |
| Вертикальное отклонение |
2 мВ/дел ~ 10 В/дел |
| Диапазон смещения |
±1 В (2 мВ ~ 50 мВ),
±10 В (100 мВ ~ 1 В),
±100 В (2 В ~ 10 В ) |
| Полоса пропускания для аналогового периодического сигнала |
100 МГц |
| Полоса пропускания для однократного сигнала |
Полный диапазон |
| Низкочастотный предел |
≥5 Гц ( на входе, закрытый вход, -3dB) |
| Время нарастания (60 МГц) |
≤3.5 нс (типичное) |
| Погрешность коэф.усиления |
±3% |
| Погрешность коэф.усиления (усреднения) |
Усреднение по 16 регистрациям: ±(3% + 0.05 дел) |
| Измерения |
Курсорные |
ΔV и ΔT между курсорами |
| Автоматические |
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty |
| Математические операции |
+, -, *, / ,FFT |
| Сохранение во внутреннюю память |
15 осциллограмм |
| Фигуры Лиссажу |
Диапазон |
Полный |
| Сдвиг фаз |
±3 градуса |
| Частота ( типичное) |
1 кГц прямоугольного сигнала |
| Система запуска |
| Диапазон уровня запуска |
Внутренний |
±6 делений от центра экрана |
| EXT |
±600 мВ |
| EXT/5 |
±3 В |
| Погрешность уровня запуска (типичная) |
Внутренний |
±0.3 деления |
| EXT |
±(40 мВ + 6% от утановл. значения) |
| EXT/5 |
±(200mV +6% от утановл. значения) |
| Блокировка уровня запуска |
100 нс ~ 10 с |
| Автоматческая установка уровня 50% (типичное) |
Входной сигнал ≥50 Гц |
| Запуск по фронту |
наклон |
нарастающий |
| чувствительность |
0.3 деления |
| Запуск по длительности импульса |
условие запуска |
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, = |
| диапазон установок |
24 нс ~ 10 с |
| Запуск по видеосигналу |
система |
NTSC, PAL и SECAM |
| диапазон строк |
1-525 (NTSC) и 1-625 (PAL/SECAM) |
| Запуск по скорости нарастания |
условие запуска |
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, = |
| диапазон установок |
24 нс ~ 10 с |
| Поочередный запуск |
Режим запуск для канала CH1 |
Edge, Pulse, Video, Slope |
| Режим запуск для канала CH2 |
Edge, Pulse, Video, Slope |
| Основные технические характеристики |
| Тип дисплея |
диагональ 8” , ЖК, TFT матрица |
| Разрешение дисплея |
800 (по горизонтали) × 600 (по вертикали) точек |
| Количество цветов |
65536 цветов |
| Выходное напряжение (типичное) |
амплитуда 5 В на нагрузке больше 1MΩ. |
| Частота (типичное) |
Меандр 1 кГц |
| Для связи с ПК |
USB2.0 |
| Сохранение |
USB (форматы файлов .bmp и .bin) |
| Выход |
VGA |
| Модуль Годен/Негоден |
Встроенный |
| Питание |
| Напряжение |
100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность |
|
| Предохранитель |
1 A, T тип, 250 В |
| Батарея питания (опция) |
4000 мАч / 3.7 В |
| Габаритные размеры |
340 мм × 155 мм × 70 мм (Д*В*Г) |
| Вес |
Около 1.82 кг |
