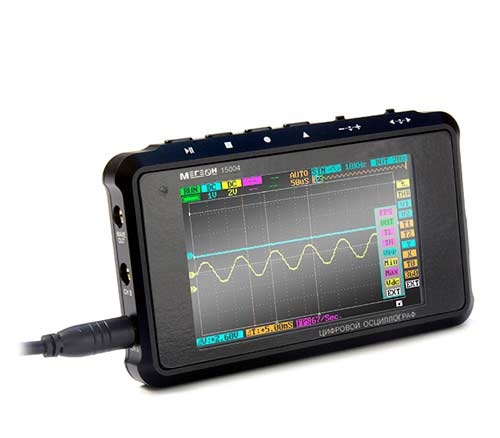

МЕГЕОН 15004 карманный четырехканальный осциллограф

МЕГЕОН 15004 карманный четырехканальный осциллограф
МЕГЕОН 15004 карманный четырехканальный осциллограф
МЕГЕОН 15004 карманный четырехканальный осциллограф
Артикул: 411248
Бренд: МЕГЕОН
Артикул производителя: к0000015698
Цена по запросу
Запросить цену
Добавить к сравнению

Описание карманного четырехканального осциллографа МЕГЕОН 15004:

МЕГЕОН 15004 - это портативный цифровой четырёхканальный осциллограф на базе 32-битной платформы ARM Cortex-M3, предназначенный для решения инженерных задач общего назначения. Использование ПЛИС (программируемая логическая интегральная среда), и внешнего АЦП (аналого-цифровой преобразователь) позволяет значительно увеличить скорость обработки данных. Прибор имеет дисплей 320х240 точек, mini-USB порт и встроенный диск размером 2 МБ для хранения осциллограмм.

Особенности карманного четырехканального осциллографа МЕГЕОН 15004:

  • 4 канала (2 аналоговых A,B канала и 2 цифровых C,D канала);
  • Встроенный многофункциональный генератор;
  • В комплекте 2 пробника;
  • Полоса пропускания до 8 МГц;
  • 72 Мвыб/сек для всех аналоговых каналов;
  • Разрядность АЦП - 8 бит;
  • Длина записи осциллограммы на любом канале до 4096 точек;
  • До 5 часов работы без подзарядки;
  • Математические функции;
  • Настраиваемые измерители;
  • Зарядка от USB;
  • Большое количество настроек;
  • Подключение к компьютеру;
  • Оранжевый – горизонтальная развёртка;
  • Белый – скрытие курсора, (системный индикатор).

Технические характеристики карманного четырехканального осциллографа МЕГЕОН 15004:

Параметр Значение
Процессор ARM Cortex M3
Система ввода-вывода и управления FPGA
Полоса пропускания 0…8 МГц
Аналоговые каналы
Количество, обозначение 2 (А, В)
Максимальное напряжение при «х1» ± 40 Вп-п
Максимальное напряжение при «х10» ± 400 Вп-п
Цифровые каналы
Количество, обозначение 2 (C, D)
Уровни напряжения 0…2,4 В – логический «0», 3…15 – логическая «1»
Технические характеристики
Вертикальная чувствительность каналов А и В 20 мВ…10 В/Дел с шагом 1-2-5 (х1)
0,2 В…100 В/Дел с шагом 1-2-5 (х10)
Вертикальная чувствительность каналов С и D 0…15 В фиксированная (CMOS, TTL)
Тип входов А и В Открытый, закрытый
Тип входов C и D Открытый
Вертикальное разрешение каналов А и В 8 бит
Частота выборки 30 выб/с…72 Мвыб/с
Объём памяти для хранения осциллограмм 2 Мб внутренняя память,  (при подключении к компьютеру работает как съёмный USB-диск)
Сохраняемая длина осциллограммы 360…4096 точек
Формат сохраняемых данных Bmp, Dat, Buf, Csv
Автоматические настраиваемые измерители 8 измерителей, выбор из 12 параметров у каждого
Фиксированные измерители 2 (амплитуда и время между курсорами)
Горизонтальная развёртка 100 нс…1 с с шагом 1-2-5
Режим запуска триггера Автоматический(auto),стандартный(norm),одиночный(singl),медленный(none),сканирование(scan)
Тип запуска триггера Запуск по восходящему фронту, Запуск по нисходящему фронту, Уровень сигнала больше, чем уровень триггера Уровень сигнала меньше, чем уровень триггера Длительность отрицательного импульса меньше триггера Длительность отрицательного импульса больше триггера Длительность положительного импульса меньше триггера Длительность положительного импульса больше триггера
Источник запуска триггера Каналы A,B,C,D
Уровень запуска триггера - 3,8…3,8 В с шагом 40 мВ
Встроенный генератор
Меандр 10 Гц…2 МГц с шагом 1-2-5, далее 4,6,8 МГц, амплитуда ≈ 2,8 Вп-п скважность 10…90%
Синусоида 10 Гц…20 кГц с шагом 1-2-5 амплитуда ≈ 2,8 Вп-п
Пила
Треугольник
Общие характеристики
Питание Встроенный Li-ion аккумулятор до 5-ти часов НР, mini-USB порт
Условия эксплуатации 5…40˚С; 10…80% ОВ, 40…50˚С; 10…60% ОВ
Условия хранения и транспортировки -20…60˚С; 10…85% ОВ
Габаритные размеры без упаковки 100х60х15 мм
Габаритные размеры с упаковкой 190х117х45 мм
Вес  без упаковки 125 г (с аккумулятором)
Вес с упаковкой 286 г

Комплект поставки МЕГЕОН 15004

№ Наименование Количество
1 Карманный четырехканальный осциллограф МЕГЕОН 15004 1
2 Пробник измерительный 2
3 Руководство по эксплуатации 1
