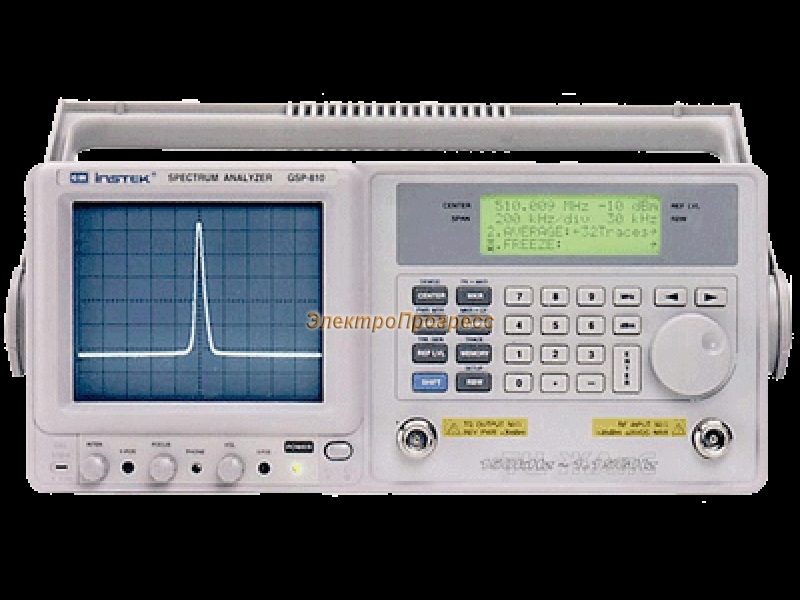

GSP-810 - анализатор спектра цифровой

Цифровой анализатор спектра GSP-810: Частотный диапазон 150 кГц ... 1150 МГц; Цифровая система ФАПЧ; Высокая стабильность (10-5); Полоса обзора нулевая, 2 кГц ... 100 МГц на деление (1-2-5); Дискретность установки центральной частоты 1 кГц; Полоса пропускания 3 кГц, 30 кГц, 220 кГц, 4 МГц; Полоса пропускания в режиме видео 1,6 кГц, 90 кГц; Максимальный входной уровень 30 дБм (± 25 В)

Назначение цифрового анализатора спектра GSP-810:
Цифровой анализатор спектра GSP-810: Частотный диапазон 150 кГц ... 1150 МГц; Цифровая система ФАПЧ; Высокая стабильность (10-5); Полоса обзора нулевая, 2 кГц ... 100 МГц на деление (1-2-5); Дискретность установки центральной частоты 1 кГц; Полоса пропускания 3 кГц, 30 кГц, 220 кГц, 4 МГц; Полоса пропускания в режиме видео 1,6 кГц, 90 кГц; Максимальный входной уровень 30 дБм (± 25 В); Относительный уровень входного сигнала -30 дБ ... 20 дБ; Уровень входного сигнала - 100 дБм ... 20 дБм; Собственные шумы - 100 дБм; Динамический диапазон 75 дБ (+1,5 дБ при 0 дБм, 80 МГц); Интермодуляционные искажения -70 дБ; Фазовый шум -77 дБ/Гц при частоте 1 ГГц и полосе пропускания 30 кГц; Маркерные измерения: 2 маркера, разрешение маркерных измерений 0,1 дБ, 1 кГц, измерение частоты, уровня, разности уровней; Установка маркеров на пиковые значения; Установка центральной частоты по положению маркера; Приёмник (демодулятор) АМ/ЧМ-сигналов; Запись/считывание до 10 профилей; Интерфейс RS-232; Масса 8,5 кг.

Особенности цифрового анализатора спектра GSP-810:
-Фиксация максимальных значений;
-Усреднение разверток спектрограммы;
-Удержание ("заморозка") спектрограммы;
-Измеритель мощности (опция): частотный диапазон 10 МГц... 2700 МГц диапазон измеряемых мощностей -20 дБм ... 23 дБм единицы измерения мВт или дБм;
-Следящий генератор (опция): частотный диапазон 10 ... 1000 МГц с отстройкой от центральной частоты ±99 кГц (шаг 1 кГц); выходной уровень от 0 дБм до -50 дБм (шаг 1 дБм); частота генерации соответствует центральной частоте; глубина свипирования соответствует полосе обзора.

Технические характеристики цифрового анализатора спектра GSP-810:
ЧАСТОТА
Частотный диапазон: 150 кГц…1000 МГц
Дискретность установки центральной частоты: 1 кГц с погрешностью ± 40 Гц при полосе обзора 2 кГц/дел.
Индикация центральной частоты: 6S разрядов
Нестабильность источника опорной частоты: ± 10-5 / 0...50 °С; ± (2 х 10-6) / год
Полоса обзора
Нулевая; 2 кГц/дел…100 МГц/дел (1-2-5)
ПОЛОСА ПРОПУСКАНИЯ
Полоса пропускания ПЧ: 3 кГц; 30 кГц; 220 кГц; 4 МГц
Погрешность установки полосы пропускания ПЧ: ± 15 %
Полоса пропускания видео:
1,6 / 90 кГц; выбирается автоматически в зависимости от полосы пропускания фильтра ПЧ
АМПЛИТУДА
Диапазон измерений: -100…20 дБм с погрешностью ± 1,5 дБ при уровне 0 дБм на частоте 80 МГц
Диапазон индикации: 75 дБ
Максимальный входной уровень: 30 дБм непрерывно, постоянное ± 25 В
Относительный опорный уровень: -30...20 дБм с погрешностью ± 1 дБ на частоте 80 МГц
Погрешность установки опорного уровня: ± 1,5 дБ на 100 МГц
Неравномерность АЧХ:
± 1,5 дБ в полосе 100...1000 МГц
± 2,5 дБ в полосе 10. ..100 МГц
± 3 дБ в полосе 150 кГц. ..10 МГц
Погрешность логарифмической шкалы экрана ЭЛТ: ± 1,5 дБ при превышении диапазона индикации 70 дБ
Уровень собственных шумов:
-100 дБм в полосе 10…1000 МГц (-95 дБм при полосе пропускания 30 кГц)
-75 дБм в полосе 150 кГц…10 МГц
Гармонические искажения: Не более -40 дБс при входном уровне, не превышающем установленного опорного уровня
Негармонические искажения: Менее -60 дБс относительно опорного входного уровня, в режиме усреднения, при полосе обзора 5 МГц/дел.
Интермодуляционные искажения 3-го порядка:
< -70 дБс в полосе 10…1000 МГц; вх. уровень –40 дБм
< -45 дБс в полосе 150 кГц…10 МГц
Спектральная плотность мощности фазовых шумов: -77 дБс/Гц при отстройке на 30 кГц от частоты 1 ГГц
ВХОД
ВЧ вход: Соединитель N-типа; 50 Ом; КСВН < 1,35
Аттенюатор: 50 … 0 дБ с шагом 10 дБ, для установки отн. входного уровня
МАРКЕРНЫЕ ИЗМЕРЕНИЯ
Режимы измерений: Частота, уровень, разность уровней, установка маркера на пик сигнала, установка центральной частоты по маркеру
Дискретность измерений: 0,1 дБ; 1 кГц
Количество маркеров: 2
Погрешность измерений: ± (0,1 дБ + погрешность лог. шкалы)
АМ/ЧМ ДЕМОДУЛЯТОР
Девиация ЧМ сигнала: 30 / 75 / 120 кГц
Выход АМ сигнала: Внутренний динамик; 3,5 мм разъём
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
Энергонезависимая память: Запись до 9 профилей
Обработка спектрограмм:
Удержание максимальных значений, усреднение (2, 4, 8, 16, 32 разверток), пошаговая развертка, «замораживание»
Дистанционное управление: Через интерфейс RS-232С
ОБЩИЕ ДАННЫЕ
Напряжение питания: 100/120/220/230 В (± 10 %), 50/60 Гц
Габаритные размеры: 310 х 150 х455 мм
Масса: 8,5 кг
ОПЦИЯ 01
Назначение: Трекинг генератор
Частотный диапазон: 150 кГц…1000 МГц
Выходной уровень: -50…0 дБм с разрешением 1 дБ
Погрешность установки выходного уровня: ± 1 дБ на частоте 80 МГц, уровень 0 дБм
Неравномерность АЧХ:
± 1 дБ при полосе обзора 10 МГц/дел
± 1,5 дБ при затухании 0 дБ во всем диапазоне частот
Уровень гармоник: < -30 дБс (< -25 дБс в полосе 150 кГц…10 МГц)
Защита выхода от внешнего источника: 30 дБм
Выход: Соединитель N-типа; 50 Ом; КСВН < 2
ОПЦИЯ 02
Назначение: Измеритель мощности
Частотный диапазон: 10…2000 МГц (расширение до 2700 МГц)
Диапазон измерений: -20…23 дБм (расширение до 30 дБм)
Максимальный уровень: 40 дБм при коэф. заполнения не более 10 % и длительности импульсов не более 10 мс
КСВН: < 1,25 (1,35 на 50 Ом)
Погрешность измерений: ± (10 % + 1 ед. счета)
Максимальное разрешение: 2 мкВт на пределе 1 мВт
Единицы измерения: мВт или дБм

Комплект поставки GSP-810:
1.Анализатор спектра GSP-810 - 1
2.Шнур питания - 1
3.Программное обеспечение (3,5" дискета) - 1
4.Руководство по эксплуатации - 1

Дополнительная комплектация GSP-810:
(Поставляется по отдельному заказу)
1.ADP-002 - кабель
2.KIT GSC5 - комплект
3.Опция PM (GSP-810) - опция для GSP-810
4.Опция TG (GSP-810) - опция для GSP-810

Производство компании GW Instek (Тайвань)
